花鍵主動齒輪鍛件分析

文章來源：sjzwx 更新時間：2015-03-20 09:52:45

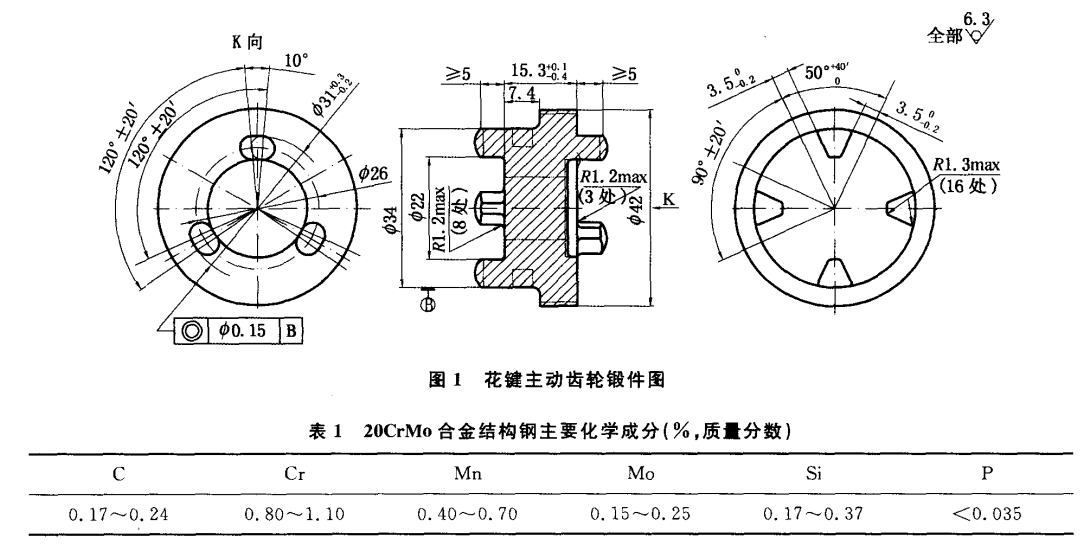

    1材料要求圖1所示為某9O型摩托車變速箱中的花鍵主動齒輪鍛件圖，要求鍛件材質為20CrMo合金結構鋼，國家標準為GB3077，其主要化學成分如表1所示。

    2幾何形狀由圖1中可以看出，其幾何形狀由三部分組成。上部分由3個橫截面為近似環式扇形加2個半圓的凸塊組成，中間部分為對稱的圓柱形臺階體，下部分由4個橫截面近似環式扇形凸塊組成。其中，上、下兩部分凸塊的成形及工藝的穩定性，是成形工藝技術設計的關鍵點與難點。

    3尺寸精度齒輪鍛件圖中要求未注尺寸公差均按IT13級計算，同時要求除外徑42mm和上、下兩部位的凸塊長度需鍛后切削外，其余各部位尺寸和形狀均為非加工配合面，且要求不允許有斜度，這成為成形工藝技術設計的關鍵點之一。
